JIGAO-259B型化学防护服液密性测试仪
上一个产品:JG250型防护服抗酸碱性能测试仪 下一产品:JG255型防护服拒气密性测试仪

【适用范围】

用于医疗救护、消防应急、安全防护、石油化工等行业以及质量监督检验的化学防护服液密喷射和液密喷溅等性能。

【测试标准】

GB 24540-2009、GB24539-2009、ISO 17491-3-2008等。

【仪器结构】

化学防护服液密性测试装置主要由供液系统、喷液机构及模型转盘等部分组成。

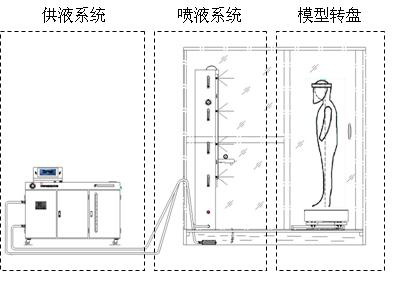

化学防护服液密性测试系统整体示意图

1、供液系统

供液系统包括:供液水箱、供水水泵、回水水泵、人机操作界面及电器控制系统等。测试人员通过人机界面(智能灵动电子触摸系统)操作控制测试过程。

2、喷液系统

喷液系统包括喷射系统和喷溅系统两大部分。喷射系统由喷射喷嘴、喷射挡板、喷嘴升降机构、压力表、喷射压力调节阀、喷射稳压阀等构成;喷溅系统由喷溅喷嘴、喷溅挡板、流量计、压力表、喷溅稳压阀等构成。

3、模型转盘

模型转盘包括转盘旋转机构、转盘前后移动机构及转盘的定位控制等。

【技术参数】

1、时间设定范围:0~99.99s;分辨率:0.01s;

2、转盘转速:1r/min;

3、喷杆上喷嘴安装间距:450mm;

4、喷溅喷杆中心与转盘中心间距:1500mm;

5、喷嘴喷雾角:75°;

6、供液压力:300 Kpa(喷溅测试);

7、喷溅流量:1.14士0.1L/min;

8、喷射喷嘴:喷嘴口直径(4±1)mm,喷嘴口长度(4±1)mm,喷嘴管内径(12.5±1)mm;。

9、喷射压力计与喷嘴口的距离为(80±1)mm;

10、喷射压力计处液体压力为150kPa;

11、工作电源:AC220V±10% /50Hz   总功率: ≤1.65KW

12、外观尺寸:2000mm×1000mm×2940mm(测试室)
    800mm×600mm×750mm(主机控制器)

13、重量:800KG

测试舱参数

测试舱长宽高

2000mm×1000mm×2940mm

喷溅喷头与假人距离

1500mm

测试舱材质

不锈钢+铝合金+有机玻璃

喷溅喷头角度

75º

测试舱内部空间

1980mm×980mm×2800mm

喷溅喷头间距离

450mm

测试舱材质厚度

8mm

时间显示方式

触摸显示屏

喷溅喷嘴口直径

1.3mm(标准没要求)

流量显示方式

触摸显示屏

喷射喷嘴口直径

3mm

喷射喷头材质

聚四氟乙烯

喷射喷头与假人距离

1000mm

喷溅喷头材质
