【适用范围】

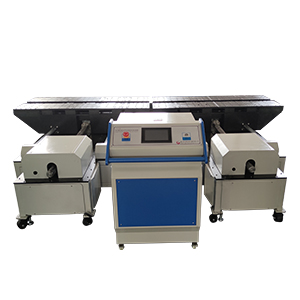

本机是根据 JT/T 327-2016《公路桥梁伸缩缝装置通用技术条件》等相关标准的测试要求研发的专用试验装置，主要用于桥梁伸缩装置领域中的装配公差与防水性能试验，具有对桥梁伸缩装置的压缩、拉伸等功能，可对伸缩装置进行平推平拉，模拟伸缩装置在公路桥梁的实际受力状态，可用于模数式单缝、双缝等试样的装配公差与防水性能试验检测。

【符合标准】

JT/T 327-2016 6.1.3.5.2  装配公差要求-压缩性能测试

JT/T 327-2016  公路桥梁伸缩装置通用技术条件 附录C防水性能试验方法

CJ/T 497-2016 附录C 成品伸缩装置防水性能试验方法

【技术参数】

1.显示与控制：微机控制7.8英寸超大彩屏显示，中文控制菜单

2.夹持力单位：KN

3.试验台座：1600mm*2000mm 两台

4.光轴导轨：4条

5.加持方式：可调式夹具定位螺栓

6.夹样工具：若干

7.伸缩装置最大伸缩空间：1000mm

8.速度范围：0-200mm/min

9.传感器量程：50KN

10.传感器负荷测量范围：2%--100%F.S

11.传感器测量精度：±0.02% F•S

12.试样承载装置高度差可调行程：0-20mm

13.控制方式：伺服电机驱动控制，可无线遥控控制

14.位移控制：0-1000mm,精度0.1mm （点动+自动）

15.平衡检测：定负荷及定位移双功能同步测控系统

16.装配公差测试辅具：0-15mm 数显

17.测试台水平调节位移：0-10mm

18.具有显示推拉力值大小的功能，对于夹持力大小可控

19.特制的双作用电动缸，具有平推以及平拉双向作用力

20.采用航空铝材式高强度精密滑轨，确保试样不受机台摩擦力的限制

21.采用分体式结构设计，适合不同样品测试

22.高承载水平工作机台，单机台承载力可达50KN，适合各种桥梁伸缩装置

23.重量：2200KG

24.电源：220v  2000W

25.外观尺寸：

2200*1600*760m(长*宽*高) 测试平台

650*860*1000m(长*宽*高)  微机控制系统

26.操作占地空间：3.5*5米
