织物强力机顶破功能的测试步骤
日期:2016-07-22阅读:1567次

    众所周知,织物强力机可以实现织物的拉伸,撕破,顶破等功能的测试,今天,小编给大家介绍下织物顶破强力的方法,包括在试验用标准大气中调湿和在水中浸湿两种状态的试样顶破强力试验。其工作原理是:将试样夹持在固定基座的圆环试样夹内,圆球形顶杆以恒定的移动速度垂直地顶向试样,使试样变形直至破裂,测得顶破强力。顶破装置由夹持试样的环形夹持器和钢质球形顶杆组成。环形夹持器内径为45mm±0.5mm,表面应有同心沟槽,以防止试样滑移。顶杆的头端为抛光钢球,球的直径为25mm±0.02mm38 mm±0.02mm,与试验机连接部分的尺寸应根据试验机夹具的尺寸确定。

织物顶破强力进行湿润试验所需的器具、三级水、非离子湿润剂。

第一,试样应具有代表性,试验区域应避免折叠、折皱,并避开布边。作为示例,附录B中给出一个选取试验区域的参考方法。如果使用的夹持系统不需要裁剪试样即可进行试验,则可不裁成小试样。进行湿润试验的试样,需裁剪试样。试样尺寸应满足大于环形夹持装置面积,试样数量至少5 块。

第二,预调湿、调湿和试验用大气应按 GB 6529 规定进行。对于湿态试验不要求预调湿和调湿。用于进行湿态试验的试样应浸入温度20±2℃(或23±2℃,或27±2℃)的水中,使试样完全润湿。为使试样完全湿润,也可以在水中加入不超过0.05%的非离子中性湿润剂。

第三 ,安装顶破装置

选择直径为25mm38mm的球形顶杆。将球形顶杆和夹持器安装在试验机上,保证环形夹持器的中心在顶杆的轴心线上。

1:如果双方协议,可使用其它尺寸的球形顶杆和环形夹持器内径,但应在试验报告中说明。注2:在相同直径球形顶杆的条件下进行比较试验。

第四,设定仪器

选择力的量程使输出值在满量程的10%-90%之间。设定试验机的速度为(300±10mm/min

第五,夹持试样

将试样反面朝向顶杆,夹持在夹持器上,保证试样平整、无张力、无折皱。

第六, 测定顶破强力



启动仪器,直至试样被顶破,记录其最大值作为该试样的顶破强力,以牛顿(N)为单位,如果测试过程中出现纱线从环形夹持器中滑出或试样滑脱,应舍弃该试验结果。在样品的不同部位重复上述试验,至少获得5个试验值。最后我们可以根据测试需要,进行实验数据的编辑打印等,当然,如果有需要,我们的强力机也可以实现更多的测试功能,下次给大家再一一介绍啦。

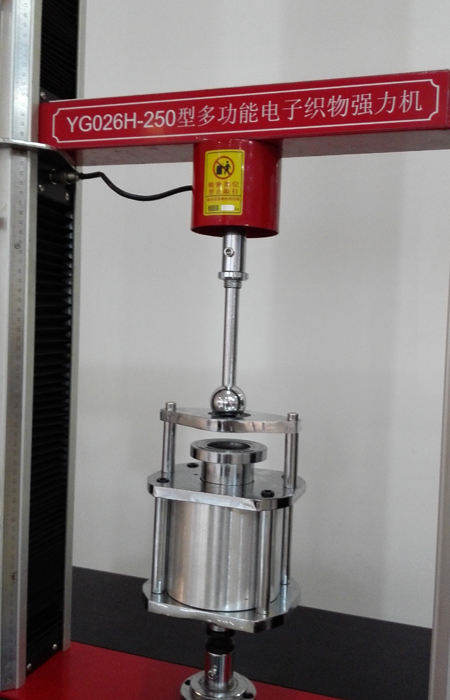

织物顶破强力测试步骤学习 --际高专利设计的气动顶破夹具,侵权必究!
